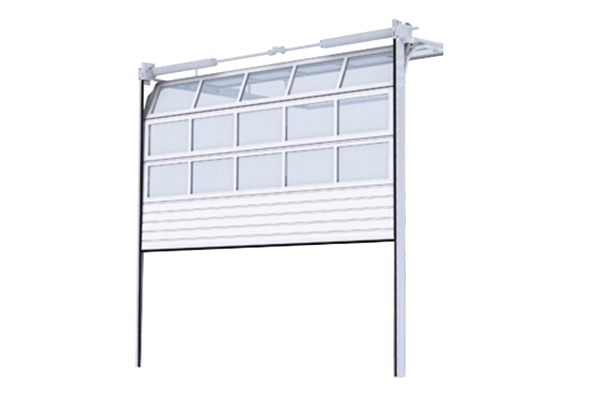

Brama Segmentowa Przemysłowa

Zestaw zawiera:

• Napęd SE 5.24-25.40 SK NES.
• Centralę WS900.
• Konsole montażowe.
• Konsole sterowniczą.
• Przekładnię łańcuchową awaryjnego otwierania.
• Zestaw nie zawiera przewodów.

Szczegóły zestawu:

• max. powierzchnia bramy: do 16 m2.
• Zdawczy moment obrotowy: 50 Nm.
• Zdawcza prędkość OTW/ZAM: 42/30.
• Średnica wału: 25,4 mm.
• Moc silnika 0,30 kW.
• Napięcie robocze: 3~230/400 V.
• Prąd roboczy: 1,9/1,1 A.
• Ciężar napędu: 15 kg.

Zestaw zawiera:

• Napęd SE 5.24-25.40 SK DES.
• Centralę TS970.
• Konsolę sterowniczą.
• Przekładnie łańcuchową awaryjnego otwierania.
• Zabezpieczenie krawędziowe optyczne.
• Przyciski foliowe góra-stop-dół z przewodem łączącym centralę z motoreduktorem o dł. 5 m.
• Odbiornik radiowy z pilotem.

Szczegóły zestawu:

• Max. powierzchnia bramy: do 16 m2.
• Zdawczy moment obrotowy: 50 Nm.
• Zdawcza prędkość OTW/ZAM: 42/30.
• Średnica wału: 25,4 mm.
• Moc silnika: 0,30 kW.
• Napięcie robocze: 3~230/400 V.
• Prąd roboczy: 1,9/1,1 A.
• Ciężar napędu: 15 kg.

Zestaw zawiera:

• Napęd SE 9.24-25.40 SK DES.
• Centralę TS970.
• Konsolę sterowniczą.
• Przekładnię łańcuchową awaryjnego otwierania.
• Zabezpieczenie krawędziowe optyczne.
• Przyciski foliowe góra-stop-dół z przewodem łączącym centralę z motoreduktorem o dł. 5 m.
• Odbiornik radiowy z pilotem.

Szczegóły zestawu:

• Max. powierzchnia bramy: do 26 m2.
• Zdawczy moment obrotowy: 90 Nm.
• Zdawcza prędkość OTW/ZAM: 42/30.
• Średnica wału: 25,4 mm.
• Moc silnika: 0,37 kW.
• Napięcie robocze: 3~230/400 V.
• Prąd roboczy: 2,1/1,2 A.
• Ciężar napędu: 15 kg.

Zestaw zawiera:

• Napęd SE 14.21-25.40 SK DES.
• Centralę TS970.
• Konsolę sterowniczą.
• Przekładnię łańcuchową awaryjnego otwierania.
• Zabezpieczenie krawędziowe optyczne.
• Przyciski foliowe góra-stop-dół z przewodem łączącym centralę z motoreduktorem o dł. 5 m.
• Odbiornik radiowy z pilotem.

Szczegóły zestawu:

• Max. powierzchnia bramy: powyżej 26 m2.
• Zdawczy moment obrotowy: 140 Nm.
• Zdawcza prędkość OTW/ZAM: 36/30.
• Średnica wału: 25,4 mm.
• Moc silnika: 0,45 kW.
• Napięcie robocze: 3~230/400 V.
• Prąd roboczy: 4,5/2,6 A.
• Ciężar napędu: 16 kg.

Zestaw zawiera:

• napęd SE 9.24-25.40 SK NES,
• centralę WS900,
• konsolę montażową,
• przekładnię łańcuchową awaryjnego otwierania,
• konsolę sterowniczą góra-stop-dół,

Szczegóły zestawu:

• max. powierzchnia bramy: do 26 m2
• zdawczy moment obrotowy: 90 Nm
• średnica wału: 25,4 mm
• moc silnika: 0,37 kW
• napięcie robocze: 3~230/400 V
• prąd roboczy: 2,1/1,2 A
• ciężar napędu: 15 kg

Zestaw zawiera:

• napęd SE 14.21-25.40 SK NES,
• centralę WS900,
• konsolę montażową,
• przekładnię łańcuchową awaryjnego otwierania,
• konsolę sterowniczą góra-stop-dół.

Szczegóły zestawu:

• max. powierzchnia bramy: powyżej 26 m2,
• zdawczy moment obrotowy: 140 Nm,
• średnica wału: 25,4 mm,
• moc silnika: 0,45 kW,
• napięcie robocze: 3~230/400 V,
• prąd roboczy: 4,5/2,6 A,
• ciężar napędu: 16 kg.

Zestaw zawiera:

• napęd SE 6.65-25-40 SK DU DES,
• centralę TS970,
• przekładnię łańcuchową awaryjnego otwierania,
• zabezpieczenie krawędziowe optyczne,
• przyciski foliowe góra-stop-dół z przewodem łączącym centralę z motoreduktorem o dł. 5 m.

Szczegóły zestawu:

• max. powierzchnia bramy: do 20 m2,
• zdawczy moment obrotowy: 60 Nm,
• średnica wału: 25,4 mm,
• moc silnika: 0,45 kW,
• napięcie robocze: 3~400 V,
• prąd roboczy: 0,8 A,
• ciężar napędu: 16 kg.

Standardowo brama przemysłowa wyposażona jest w rygiel wewnętrzny oraz rączkę przemysłową. W przypadku zakupu zamka (Kastel 5) nie dołączamy rygla wewnętrznego. Zamek montowany jest w poziomie z przedłużonym ryglem (zastępującym standardowy), wyposażony w jednostronną wkładkę, ryglowanie ręczne, rozryglowanie wkładki od zewnątrz za pomocą klucza oraz od wewnątrz za pomocą zasuwki.

Zamek można zamontować w 2 wariantach: prawym lub lewym (widok od zewnątrz). W zestawie z zamkiem znajduje się klamka oraz rączka przemysłowa.

Standardowo brama otwierana w sposób ręczny wyposażona jest w rygiel, który może posłużyć również jako uchwyt do ręcznego podnoszenia bramy. W przypadku garaży, w których nie ma dodatkowego wejścia, należy zrezygnować z rygla i obowiązkowo zastosować zamek z wkładką. Rygiel montowany jest od wewnętrznej strony bramy po lewej lub prawej stronie, stronę można dowolnie wybrać w trakcie montażu. Zasunięty rygiel, blokuje możliwość niekontrolowanego otwarcia bramy od zewnątrz.

W przypadku zastosowania rygla w bramach uruchamianych automatycznie wymagane jest zastosowanie czujnika zamknięcia rygla, który uniemożliwia uruchomienie bramy, gdy jest ona zaryglowana.

Cena rygla z czujnikiem nie zawiera przewodu.

Przekładnia łańcuchowa do ręcznego otwierania i opuszczanie bram segmentowych niewyposażonych w napęd elektryczny wyposażona w łańcuch dostosowany do wysokości bramy. Uchwyt blokowania łańcucha zabezpiecza bramę przed jej niekontrolowanym opadaniem.

Dane techniczne:

• Przełożenie 1:4.
• Średnica piasty 1" (25,4 mm).
• Stalowe koła zębate.
• Stalowy korpus i łożyska.
• Elementy montażowe.
• Waga: 8,6 kg.
• Wymiary 173 mm x 247 mm x 81 mm.

Dzięki tej części łańcuch w przekładni łańcuchowej odpowiadającej za wygodne otwieranie bramy, będzie zawsze napięty, co wyeliminuje niekontrolowany ruch.

Zalety:

• Łańcuch jest cały czas napięty pod odpowiednim kątem.
• Zapobiega skręceniu i eliminuje luźne zwisanie łańcucha.
• Reguluje jednostajne tempo ruchu ciągniętego łańcucha.
• Zabezpiecza przed spadnięciem linek z bębna spowodowanych gwałtownymi szarpnięciami łańcucha przekładni.

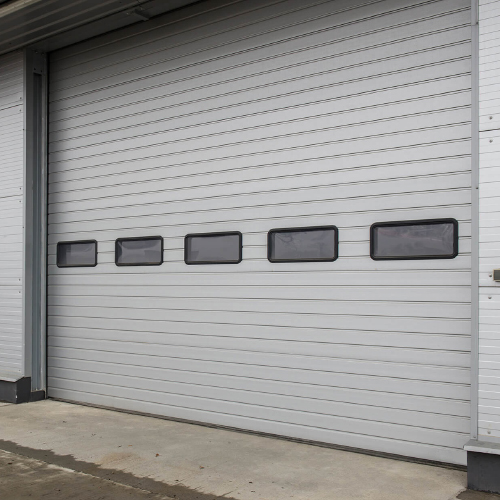

Okno PVC umożliwiające doświetlenie wnętrza pomieszczenia, w którym zamontowano bramę.

Okno wyposażone są w zespoloną szybę akrylową oraz ramkę skręcaną od wewnątrz. Przy zamówieniu należy określić, w którym panelu (licząc od dołu) mają zostać zamontowane okna lub podać przybliżoną wysokość montażu (wysokość uzależniona od zastosowanych paneli).

Standardowo przeszklenie umieszczone jest na środku wysokości panela. Okna rozmieszczone są symetrycznie na szerokość panela.

Uwaga! Na jeden metr bieżący bramy można zastosować 1 okno. Umiejscowienie okien ustalamy patrząc z widokiem od zewnątrz.

Więcej szczegółów:

• Wymiar zewnętrzny ramki: 535 mm szer. x 345 mm wys.
• Wymiar światła: 405 mm szer. x 238 mm wys.
• Kolor zewnętrzny: orzech/złoty dąb/mahoń.
• Kolor wewnętrzny: biały.

Uwaga! Roszenie wewnątrz przeszkleń jest zjawiskiem naturalnym, nie jest to wada wyrobu i nie podlega roszczeniom gwarancyjnym. W górnym panelu nie montujemy okien.

Okno PVC umożliwiające doświetlenie wnętrza pomieszczenia, w którym zamontowano bramę.

Okno wyposażone są w zespoloną szybę akrylową oraz ramkę skręcaną od wewnątrz. Przy zamówieniu należy określić, w którym panelu (licząc od dołu) mają zostać zamontowane okna lub podać przybliżoną wysokość montażu (wysokość uzależniona od zastosowanych paneli).

Standardowo przeszklenie umieszczone jest na środku wysokości panela. Okna rozmieszczone są symetrycznie na szerokość panela.

Więcej szczegółów:

• Wymiar zewnętrzny ramki: 490 mm szer. x 325 mm wys.
• Wymiar światła: 422 mm szer. x 257 mm wys.
• Kolor zewnętrzny: biały/brąz.
• Kolor wewnętrzny: biały.

Uwaga! Roszenie wewnątrz przeszkleń jest zjawiskiem naturalnym, nie jest to wada wyrobu i nie podlega roszczeniom gwarancyjnym. W górnym panelu nie montujemy okien.

Okno PVC umożliwiające doświetlenie wnętrza pomieszczenia, w którym zamontowano bramę.

Okno wyposażone są w zespoloną szybę akrylową oraz ramkę skręcaną od wewnątrz. Przy zamówieniu należy określić, w którym panelu (licząc od dołu) mają zostać zamontowane okna lub podać przybliżoną wysokość montażu (wysokość uzależniona od zastosowanych paneli).

Standardowo przeszklenie umieszczone jest na środku wysokości panela. Okna rozmieszczone są symetrycznie na szerokość panela.

Więcej szczegółów:

• Wymiar zewnętrzny ramki: 530 mm szer. x 345 mm wys.
• Wymiar światła: 465 mm szer. x 275 mm wys.
• Kolor zewnętrzny: czarny.
• Kolor wewnętrzny: czarny.

Uwaga! Roszenie wewnątrz przeszkleń jest zjawiskiem naturalnym, nie jest to wada wyrobu i nie podlega roszczeniom gwarancyjnym. W górnym panelu nie montujemy okien.

Okno PVC umożliwiające doświetlenie wnętrza pomieszczenia, w którym zamontowano bramę.

Okno wyposażone są w zespoloną szybę akrylową oraz ramkę skręcaną od wewnątrz. Przy zamówieniu należy określić, w którym panelu (licząc od dołu) mają zostać zamontowane okna lub podać przybliżoną wysokość montażu (wysokość uzależniona od zastosowanych paneli).

Standardowo przeszklenie umieszczone jest na środku wysokości panela. Okna rozmieszczone są symetrycznie na szerokość panela.

Więcej szczegółów:

• Wymiar zewnętrzny ramki: 640 mm szer. x 335 mm wys.
• Wymiar światła: 550 mm szer. x 244 mm wys.
• Kolor zewnętrzny: czarny.
• Kolor wewnętrzny: czarny.

Uwaga! Roszenie wewnątrz przeszkleń jest zjawiskiem naturalnym, nie jest to wada wyrobu i nie podlega roszczeniom gwarancyjnym. W górnym panelu nie montujemy okien.

Okno umożliwiające doświetlenie wnętrza pomieszczenia, w którym zamontowano bramą.

Przy zamówieniu należy określić, w którym panelu (licząc od dołu) mają zostać zamontowane okna lub podać przybliżoną wysokość montażu (wysokość uzależniona od zastosowanych paneli).

Standardowo przeszklenie umieszczone jest na środku wysokości panela. Okna rozmieszczone są symetrycznie na szerokość panela.

Więcej szczegółów:

• Wymiar zewnętrzny ramki: 600 mm szer. x 270 mm wys.
• Wymiar światła: 525 mm szer. x 192 mm wys.
• Kolor zewnętrzny: RAL (7016, 8003, 8011, 8014, 8017, 9005, 9016).
• Kolor wewnętrzny: biały.
• Rama wykonana z tworzywa ABS.
• Nowoczesny system uszczelek.
• Szyba zespolona wtryskiwana z poliwęglanu o wysokiej jakości na uderzenia i powstawanie mikropęknięć.
• Montaż na wkręty.

Uwaga! Roszenie wewnątrz przeszkleń jest zjawiskiem naturalnym, nie jest to wada wyrobu i nie podlega roszczeniom gwarancyjnym. W górnym panelu nie montujemy okien.

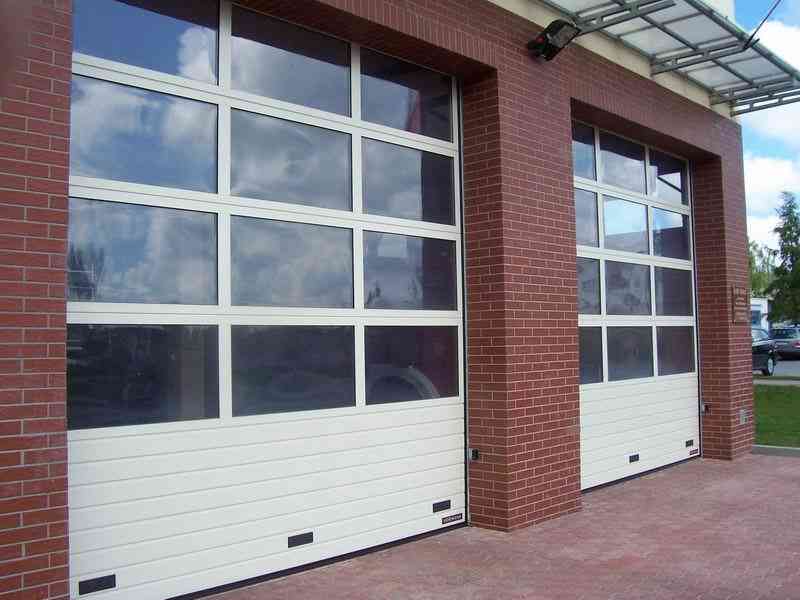

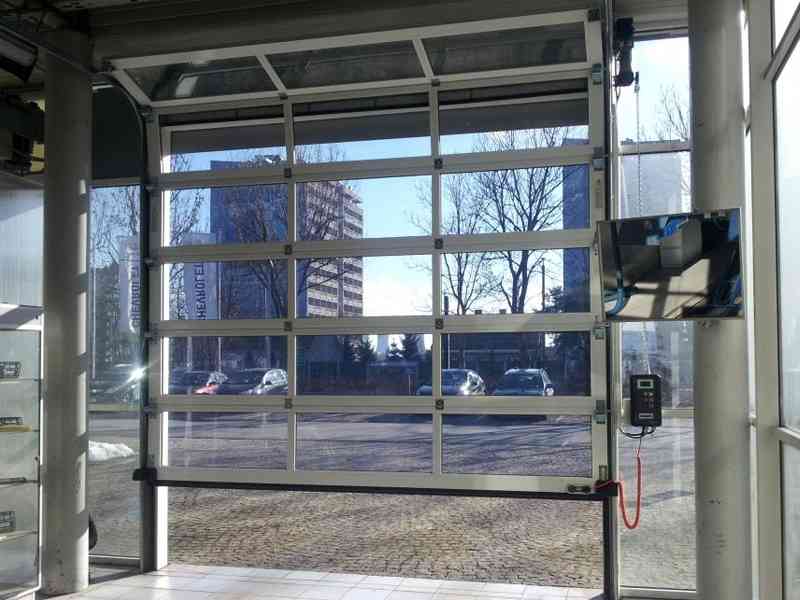

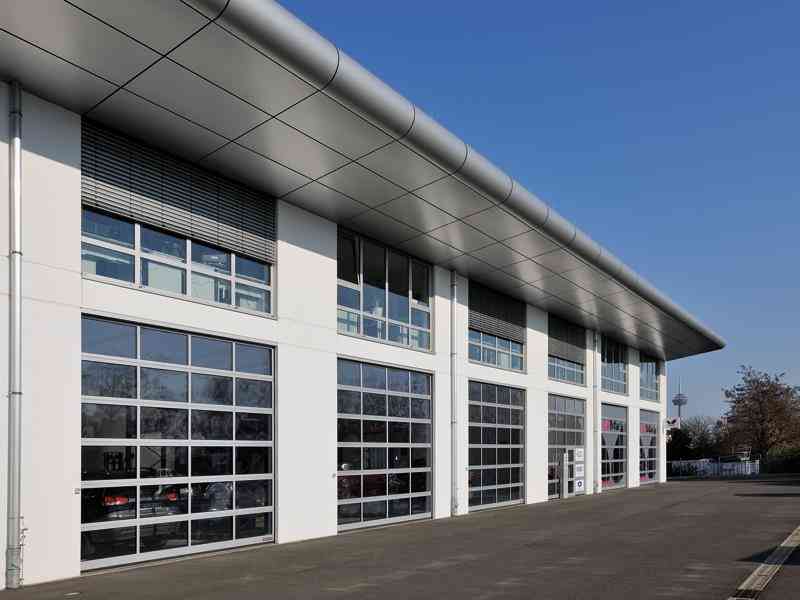

Panele stalowe mogą być zastępowane aluminiowymi segmentami wypełnionymi zespoloną szybą akrylową.

Wysokość aluminiowych segmentów przeszklonych zawiera się w przedziale od 450 do 650 mm. Konstrukcja segmentów przeszklonych zbudowana jest z zimnych profili aluminiowych. Modułowa budowa bram przemysłowych pozwala na dowolność w kształtowaniu ostatecznego wyglądu bramy. Panele aluminiowe i panele stalowe można ze sobą dowolnie zestawiać. W przypadku wbudowanych drzwi serwisowych lub specyficznych wymiarów bramy, wysokość przeszkleń oraz ich podział mogą ulec zmianie.

UWAGA! Podczas użytkowania przeszklenia mogą ulec parowaniu i roszeniu z uwagi na różnicę temperatur. Nie stanowi to wady produktu.

Standardowa szerokość drzwi serwisowych wynosi 900 mm (światło przejścia 840 mm). Wysokość jest uzależniona od zastosowanych paneli (1700 - 2000 mm).

Drzwi serwisowe standardowe można wykonać w bramach przemysłowych o wymiarach powyżej 2500 x 3000 mm. Możliwość zastosowania innego wymiaru drzwi za dopłatą. Jeżeli potrzebujesz innego wymiaru skontaktuj się z naszym sprzedawcą. W opcji po lewej lub po prawej stronie, drzwi oddalone są standardowo o 500 mm od krawędzi bramy.

Wyposażenie standardowe:

• Klamka.
• Szyld i zamek z wkładką patentową.
• Samozamykacz łańcuchowy, montowany pomiędzy skrzydłem a ościeżnicą drzwi - brak blokady otwarcia.
• Uszczelki na całym obwodzie skrzydła.
• Próg o wysokości do 150 mm.
• Dla bram automatycznych w standardzie: czujnik otwarcia drzwi serwisowych z kablem spiralnym i puszką przyłączeniową.
• Okucia drzwi serwisowych aluminiowe anodowane w kolorze srebrnym
• Drzwi standardowo prawe lub lewe, otwierane na zewnątrz.
• Czujnik otwarcia drzwi serwisowych.

Uwaga! Drzwi serwisowe są drzwiami technicznymi, złożonymi z elementów ruchomych, co może powodować tworzenie się nieszczelności i odchyleń od pierwotnego wymiaru.

Drzwi serwisowe nie spełniają wymagań dotyczących drzwi ewakuacyjnych oraz przeciwpożarowych.

Standardowa szerokość drzwi serwisowych wynosi 900 mm (światło przejścia 840 mm). Wysokość jest uzależniona od zastosowanych paneli (1700 - 2000 mm).

Drzwi serwisowe standardowe można wykonać w bramach przemysłowych o wymiarach powyżej 2500 x 3000 mm. Możliwość zastosowania innego wymiaru drzwi za dopłatą. Jeżeli potrzebujesz innego wymiaru skontaktuj się z naszym sprzedawcą. W opcji po lewej lub po prawej stronie, drzwi oddalone są standardowo o 500 mm od krawędzi bramy.

Wyposażenie standardowe:

• Klamka.
• Szyld i zamek z wkładką patentową.
• Samozamykacz łańcuchowy, montowany pomiędzy skrzydłem a ościeżnicą drzwi - brak blokady otwarcia.
• Uszczelki na całym obwodzie skrzydła.
• Próg o wysokości do 150 mm.
• Dla bram automatycznych w standardzie: czujnik otwarcia drzwi serwisowych z kablem spiralnym i puszką przyłączeniową.
• Okucia drzwi serwisowych aluminiowe anodowane w kolorze srebrnym
• Drzwi standardowo prawe lub lewe, otwierane na zewnątrz.
• Czujnik otwarcia drzwi serwisowych.

Uwaga! Drzwi serwisowe są drzwiami technicznymi, złożonymi z elementów ruchomych, co może powodować tworzenie się nieszczelności i odchyleń od pierwotnego wymiaru.

Drzwi serwisowe nie spełniają wymagań dotyczących drzwi ewakuacyjnych oraz przeciwpożarowych.

Dla bram przemysłowych można zastosować drzwi serwisowe z niskim progiem. Próg wykonany jest z profilu aluminiowego o wysokości 25 mm.

W bramach automatycznych w celu zabezpieczenia przed zgnieceniem przeszkody, wymagane jest użycie kurtyny świetlnej - brak możliwości zastosowania zabezpieczenia krawędziowego optycznego.

Montaż drzwi serwisowych z niskim progiem może być wykonany tylko na gotowej posadzce, tolerancja odchylenia poziomu posadzki wynosi nie więcej niż 1 stopień.

Drzwi serwisowe nie spełniają wymagań dotyczących drzwi ewakuacyjnych oraz przeciwpożarowych.

W opcji po lewej lub po prawej stronie, drzwi oddalone są standardowo o 500 mm od krawędzi bramy.

Czujnik otwarcia drzwi serwisowych - wliczony w cenę.

Dla bram przemysłowych można zastosować drzwi serwisowe z niskim progiem. Próg wykonany jest z profilu aluminiowego o wysokości 25 mm.

W bramach automatycznych w celu zabezpieczenia przed zgnieceniem przeszkody, wymagane jest użycie kurtyny świetlnej - brak możliwości zastosowania zabezpieczenia krawędziowego optycznego.

Montaż drzwi serwisowych z niskim progiem może być wykonany tylko na gotowej posadzce, tolerancja odchylenia poziomu posadzki wynosi nie więcej niż 1 stopień.

Drzwi serwisowe nie spełniają wymagań dotyczących drzwi ewakuacyjnych oraz przeciwpożarowych.

W opcji po lewej lub po prawej stronie, drzwi oddalone są standardowo o 500 mm od krawędzi bramy.

Czujnik otwarcia drzwi serwisowych - wliczony w cenę.

Standardowa szerokość drzwi serwisowych wynosi 900 mm (światło przejścia 840 mm). Wysokość jest uzależniona od zastosowanych paneli (1700 - 2000 mm).

Drzwi serwisowe standardowe można wykonać w bramach przemysłowych o wymiarach powyżej 2500 x 3000 mm. Możliwość zastosowania innego wymiaru drzwi za dopłatą. Jeżeli potrzebujesz innego wymiaru skontaktuj się z naszym sprzedawcą. W opcji po lewej lub po prawej stronie, drzwi oddalone są standardowo o 500 mm od krawędzi bramy.

Wyposażenie standardowe:

• Klamka.
• Szyld i zamek z wkładką patentową.
• Samozamykacz łańcuchowy, montowany pomiędzy skrzydłem a ościeżnicą drzwi - brak blokady otwarcia.
• Uszczelki na całym obwodzie skrzydła.
• Próg o wysokości do 150 mm.
• Dla bram automatycznych w standardzie: czujnik otwarcia drzwi serwisowych z kablem spiralnym i puszką przyłączeniową.
• Okucia drzwi serwisowych aluminiowe anodowane w kolorze srebrnym
• Drzwi standardowo prawe lub lewe, otwierane na zewnątrz.
• Czujnik otwarcia drzwi serwisowych.
• Samozamykacz listwowy.
• Dopłata do drzwi z aluminiową sekcją przeszkloną.

Uwaga! Drzwi serwisowe są drzwiami technicznymi, złożonymi z elementów ruchomych, co może powodować tworzenie się nieszczelności i odchyleń od pierwotnego wymiaru.

Drzwi serwisowe nie spełniają wymagań dotyczących drzwi ewakuacyjnych oraz przeciwpożarowych.

Standardowa szerokość drzwi serwisowych wynosi 900 mm (światło przejścia 840 mm). Wysokość jest uzależniona od zastosowanych paneli (1700 - 2000 mm).

Drzwi serwisowe standardowe można wykonać w bramach przemysłowych o wymiarach powyżej 2500 x 3000 mm. Możliwość zastosowania innego wymiaru drzwi za dopłatą. Jeżeli potrzebujesz innego wymiaru skontaktuj się z naszym sprzedawcą. W opcji po lewej lub po prawej stronie, drzwi oddalone są standardowo o 500 mm od krawędzi bramy.

Wyposażenie standardowe:

• Klamka.
• Szyld i zamek z wkładką patentową.
• Samozamykacz łańcuchowy, montowany pomiędzy skrzydłem a ościeżnicą drzwi - brak blokady otwarcia.
• Uszczelki na całym obwodzie skrzydła.
• Próg o wysokości do 150 mm.
• Dla bram automatycznych w standardzie: czujnik otwarcia drzwi serwisowych z kablem spiralnym i puszką przyłączeniową.
• Okucia drzwi serwisowych aluminiowe anodowane w kolorze srebrnym
• Drzwi standardowo prawe lub lewe, otwierane na zewnątrz.
• Czujnik otwarcia drzwi serwisowych.
• Samozamykacz listwowy.
• Dopłata do drzwi z aluminiową sekcją przeszkloną.

Uwaga! Drzwi serwisowe są drzwiami technicznymi, złożonymi z elementów ruchomych, co może powodować tworzenie się nieszczelności i odchyleń od pierwotnego wymiaru.

Drzwi serwisowe nie spełniają wymagań dotyczących drzwi ewakuacyjnych oraz przeciwpożarowych.

Dla bram przemysłowych można zastosować drzwi serwisowe z niskim progiem. Próg wykonany jest z profilu aluminiowego o wysokości 25 mm.

W bramach automatycznych w celu zabezpieczenia przed zgnieceniem przeszkody, wymagane jest użycie kurtyny świetlnej - brak możliwości zastosowania zabezpieczenia krawędziowego optycznego.

Montaż drzwi serwisowych z niskim progiem może być wykonany tylko na gotowej posadzce, tolerancja odchylenia poziomu posadzki wynosi nie więcej niż 1 stopień.

Drzwi serwisowe nie spełniają wymagań dotyczących drzwi ewakuacyjnych oraz przeciwpożarowych.

W opcji po lewej lub po prawej stronie, drzwi oddalone są standardowo o 500 mm od krawędzi bramy.

Wliczone w cenę:

• Czujnik otwarcia drzwi serwisowych.
• Samozamykacz listwowy.
• Dopłata do drzwi z aluminiową sekcją przeszkloną.

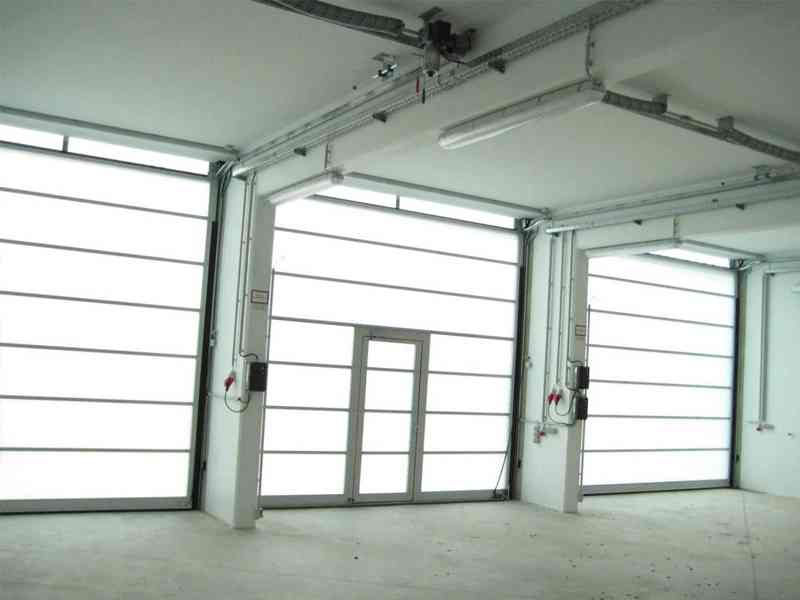

Dla bram przemysłowych można zastosować drzwi serwisowe z niskim progiem. Próg wykonany jest z profilu aluminiowego o wysokości 25 mm.

W bramach automatycznych w celu zabezpieczenia przed zgnieceniem przeszkody, wymagane jest użycie kurtyny świetlnej - brak możliwości zastosowania zabezpieczenia krawędziowego optycznego.

Montaż drzwi serwisowych z niskim progiem może być wykonany tylko na gotowej posadzce, tolerancja odchylenia poziomu posadzki wynosi nie więcej niż 1 stopień.

Drzwi serwisowe nie spełniają wymagań dotyczących drzwi ewakuacyjnych oraz przeciwpożarowych.

W opcji po lewej lub po prawej stronie, drzwi oddalone są standardowo o 500 mm od krawędzi bramy.

Wliczone w cenę:

• Czujnik otwarcia drzwi serwisowych.
• Samozamykacz listwowy.
• Dopłata do drzwi z aluminiową sekcją przeszkloną.

Podstawowy element montażowy.

Do zamontowania bramy segmentowej garażowej niezbędnym elementem jest kątownik perforowany (montażowy). Standardowo o długości 3000 mm. Ilość kątowników uzależniona od warunków montażowych.

Kupujący we własnym zakresie dobiera ilość kątowników.

Wybierz ten dodatek jeżeli w przyszłości planujesz zamontować własny automat boczny.

Dzięki temu brama będzie wyposażona w odpowiednie elementy dopasowane do sterowania automatycznego.

W skład przygotowania pod automat boczny wchodzi:

• Wałek pełny.
• Uszczelka komorowa przystosowana do zamontowania zabezpieczenia optycznego.

Urządzenie zabezpieczające przed skutkami pęknięcia sprężyny w bramie segmentowej. Ma zastosowanie w bramach o powierzchni powyżej 9 m2. Zatrzymuje wał sprężyny skrętnej w przypadku pęknięcia sprężyny i utrzymuje bramę w bezpiecznym położeniu, co eliminuje zagrożenie opadnięcia bramy.

Urządzenie zabezpieczające przed skutkami zerwania linki w bramie segmentowej, co eliminuje zagrożenie opadnięcia bramy. W razie pęknięcia liny lub sprężyny mechanizm działa na zasadzie zapadki, jest zależny od ciężaru bramy i zintegrowany z elementem nośnym.

Kurtyna świetlna bezpieczeństwa składa się z nadajnika i odbiornika oraz jest przystosowana do wszystkich typów bram automatycznych o minimalnej szerokości drzwi 1,6 m. Spełnia wymagania EN 12978, EN 12445 i EN 12453.

Montaż, instalacja i uruchomienie optoelektronicznych kurtyn bezpieczeństwa mogą być wykonane wyłącznie przez przeszkolony personel zgodnie ze specyfikacjami producenta bram.

Kurtyna świetlna bezpieczeństwa jest zaprojektowana w taki sposób, aby światło słoneczne oraz sztuczne światło z lamp nie powodowały niepożądanego uruchomienia. W rzadkich przypadkach inne fotoprzełączniki lub źródła światła podczerwonego mogą powodować do niepożądane włączenie. W takich przypadkach należy wyeliminować wszelkie źródła zakłóceń świetlnych.

Dane techniczne:

• Napięcie znamionowe: 24 V DC (-58% / +25% -> 10 do 30 V DC).
• Wysokość strefy detekcji: 2520 mm.
• Rodzaj światła: Modulowana podczerwień.
• Materiał obudowy: profil aluminiowy, wypełniony żywicą epoksydową.
• Stopień ochrony: IP67, zgodne z EN 60529.
• Temperatura pracy: -20 stopni do +70 stopni.
• Wilgotność powietrza: max. 95%.
• Waga: ok. 1860 g.
• Wymiary: 2640 x 16 x 16 mm (DxSxW).
